• サッシやドアの隙間から配線 スキマケーブル1m(映像・音声・電源) C-SK2
  • 価格:2,980円(税込)

商品説明

▼ 商品説明の続きを見る ▼

価格:2,980円(税込)


■特徴

◎壁の穴開け工事不要! サッシやドアの隙間を通して簡単に配線できます。 屋外側の接続部の防水処理に必要な自己融着テープを付属。

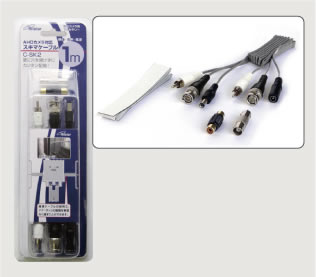

■セット内容

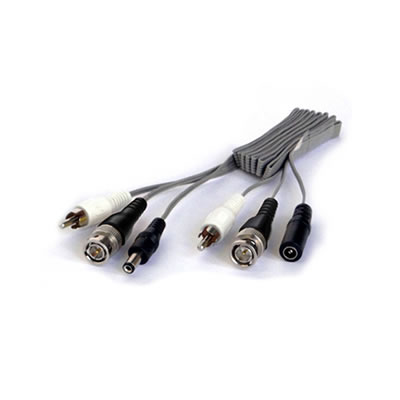

・C-SK2(約1m)・・・・・・・・・・・・・・・・・・・・・・・・・・・1本
・BNC中継コネクター(CH-BJ-BJ同等品)・・・・・・1本
・RCA中継コネクター(CHU-2同等品)・・・・・・・・・・1本
・自己融着テープ(防水用・約40cm)・・・・・・・・・・1本

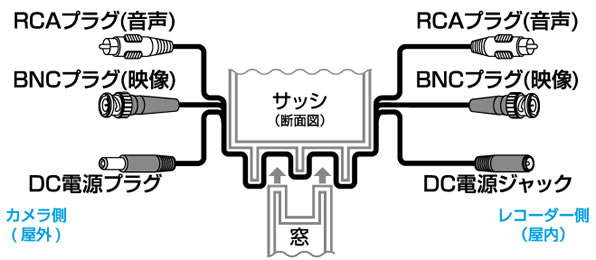

■各部の名称


カメラ側へはRCAプラグ(音声)、BNCプラグ(映像)、DC電源プラグを接続します。 レコーダー側へはRCAプラグ(音声)、BNCプラグ(映像)、DC電源ジャックを接続します。 接続ケーブルとつなぐ場合は中継プラグを使用します。

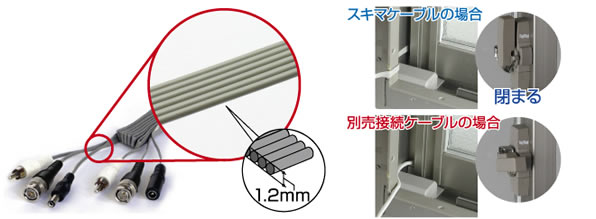

■ケーブルの形状について


スキマケーブルの厚みは1.5mmと薄いので曲げやすく、ドア・サッシの隙間を無理なく通すことができます。 カメラ付属ケーブルの厚みは3mm~5mm程になるため、窓を閉めることはできません。
■配線方法


1.引き込みたいドアや窓のサッシの隙間を探します(雨戸やシャッターがある場合、開閉時にケーブルがこすれないようにします)。
2.仮配線をします。ケーブルのコネクターの向き(オス・メス)を確認します。

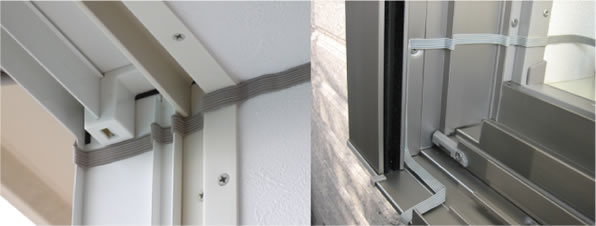

3.サッシの溝に合わせて折り曲げながら配線します。市販の両面テープを使用しサッシにしっかり固定します。

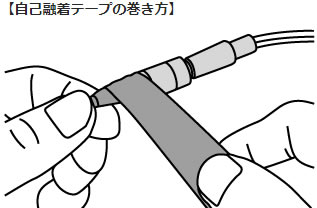

4.屋外にコネクター接続部が露出する場合は防水対策をします(付属の自己融着テープを使用します)。

・テープを巻くときは、約2倍に引き伸ばしながら、必要な厚さまで丁寧に巻き付けます。
・テーピングは、1/2ラップ(半掛)が適当です。
・テープを巻くときには、気泡が入らないように注意してください。
・巻き終わりは張力を戻し、軽く指で押さえて巻き止めします。その後、全体に指圧を加え、融着を促進させてください。
■配線例

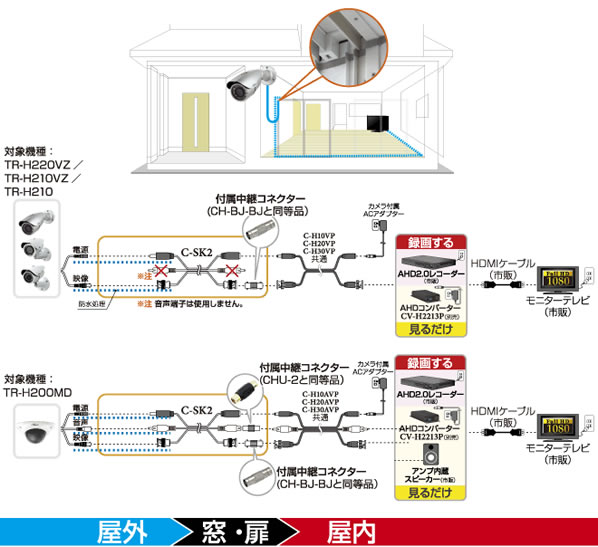

【AHDカメラの近くの窓から、スキマケーブルで入線し、接続ケーブルに接続する場合】

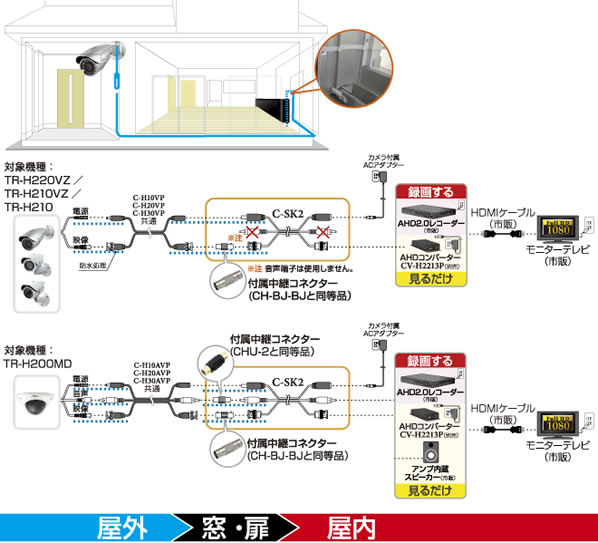

【接続ケーブルで屋外配線し、スキマケーブルで入線、レコーダーやコンバーターに接続する場合】

壁に穴を開けずにかんたん配線!サッシやドアの隙間を使って配線( 映像・音声・電源) 「スキマケーブル1m C-SK2」です。屋外から室内へケーブルを配線する際にスキマケーブルを使えば、壁に穴を開けることなく、サッシやドアの隙間を通すことで簡単に引き込こむことができます。屋外側の接続部の防水処理に必要な自己融着テープを付属しました。賃貸住宅にお住まいで壁に穴があけられない方やエアコンダクトを使って配線予定が隙間が無い、等の方にはオススメ商品です。

スキマケーブル 1m( 映像・音声・電源)
ケーブル厚み 1.2mm
付属品 ・C-SK2(約1m)1本
・BNC中継コネクター(CH-BJ-BJ同等品)1本
・RCA中継コネクター(CHU-2同等品)1本
・自己融着テープ(防水用・約40cm)1本

※仕様及びデザインは予告無く変更する場合があります。
