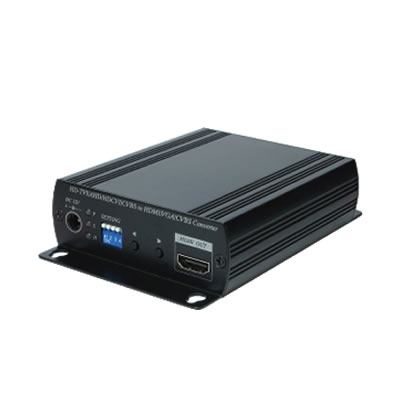

• AHDコンバーター CV-H4SP
  • 価格:32,000円(税込)

商品説明

▼ 商品説明の続きを見る ▼

価格:32,000円(税込)


【特徴】

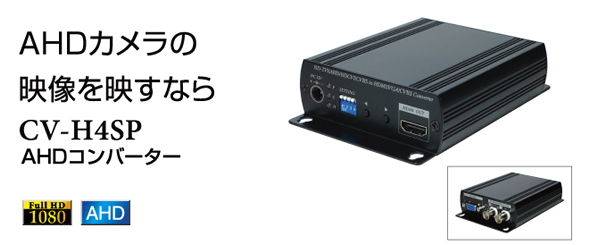

CV-H4SPはAHDカメラの映像を変換し、HDMI端子やVGA端子を備えたモニターに映すためのコンバーターです。 AHDレコーダーを通さずにモニターに映したい場合や、コンポジット映像(BNC端子)に変換できるため、 既設のアナログカメラシステムにAHDカメラをつなげる場合にご使用ください。

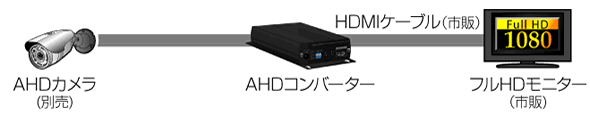

●AHDカメラ映像をAHD2.0レコーダーを通さずにモニター表示


AHDカメラの映像をAHD2.0レコーダーを通さずにフルハイビジョンでモニターに映すことができます。 フルハイビジョンモニター(HDMI)とパソコンモニター(VGA)へ同時出力も可能です。

※注 モニターによってはフルハイビジョンで映せない場合があります。

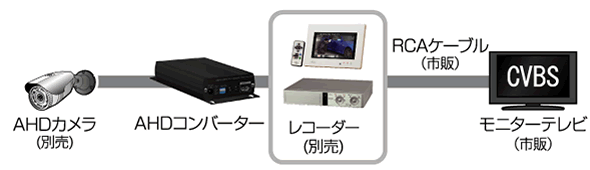

●既設のアナログカメラシステムにAHDカメラを接続(CVBS変換出力)

AHDカメラを既設のレコーダー(CVBS) やモニター(CVBS) につなげることができます。
※注 ハイビジョン画質で、映像の録画と確認はできません。接続には別途接続コネクターなどが必要です。

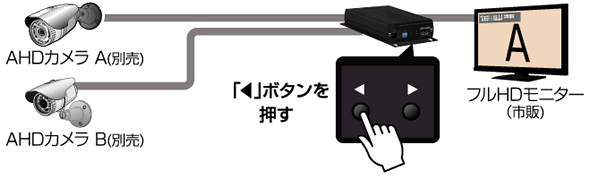

●2台のカメラの映像を切替えて表示(AHD 2入力)

AHDカメラの映像は手動で切替えることができます。
※注 VGA端子・HDMI端子に対応。BNC端子への映像出力はできません。


●カメラAの映像画面の中に、カメラBの映像画面を表示(AHD 2入力時PIP)

メイン画面とサブ画面のカメラ映像は手動で切替えることができます。

※注 VGA端子・HDMI端子に対応。AHD 2入力時、BNC端子への映像出力はできません。
※PIP=ピクチャーインピクチャー


■接続方法・設定方法

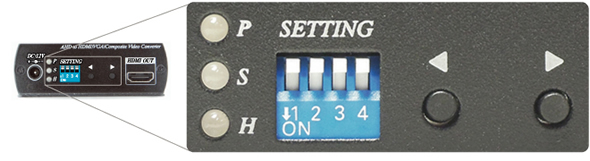

セッティングスイッチの切替えで動作状態や入出力状態の設定変更ができます。

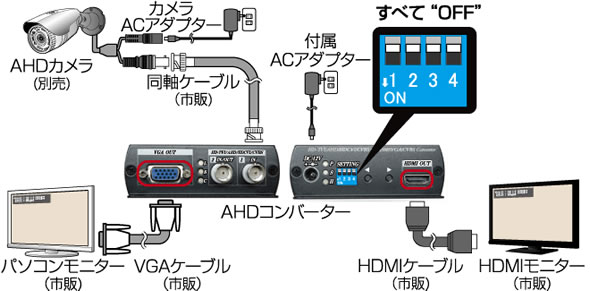

●1台のカメラ+モニター2台の接続イメージ

カメラ1台の映像をフルハイビジョンでモニターに映します。


※注 モニターによってはフルハイビジョンで映せない場合があります。

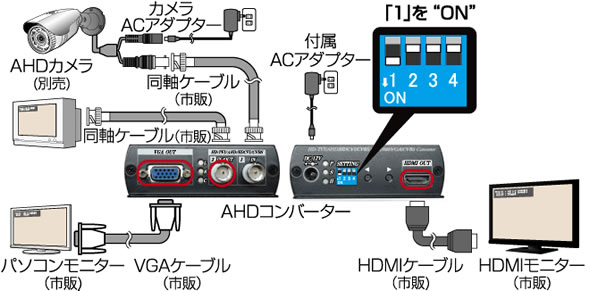

●1台のカメラ+モニター3台の接続イメージ

CVBSモニター(BNC端子)、パソコンモニター(VGA端子)、HDMI端子に対応した映像出力端子を備えており、 最大3台のモニターに同時に映像を映すことができます。

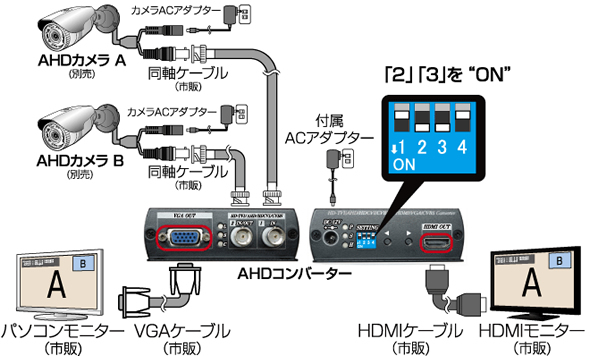

●2台のカメラ(PIP)+モニター2台の接続イメージ

カメラ2台の映像をパソコンモニター(VGA端子)、HDMI端子それぞれのモニターに同時に映すことができます。


※注 モニターによってはフルハイビジョンで映せない場合があります。
※PIP=ピクチャーインピクチャー

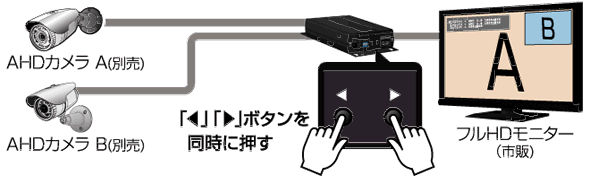

PIP(ピクチャーインピクチャー)の設定

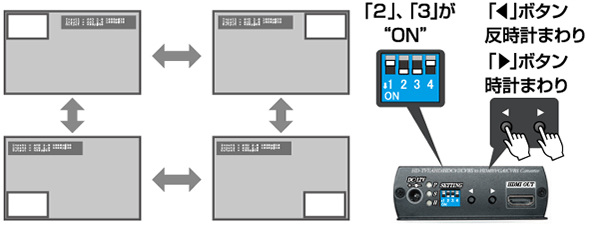

●サブ画面の表示位置を変更する場合の設定

サブ画面の表示位置を「左・右 矢印」ボタンで変更できます。上下左右の四隅に変更することができます。

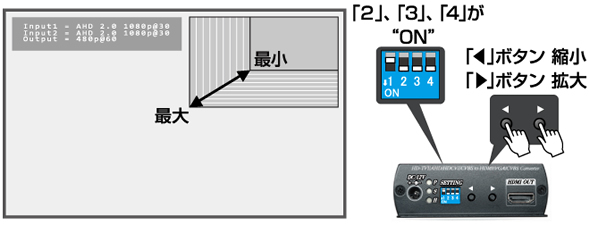

●サブ画面の大きさを変更する場合の設定

サブ画面の大きさを「左・右 矢印」ボタンで変更できます。 サブ画面のメイン画面との割合いは最小時でおよそ25%、最大45%まで10段階で調整可能です。

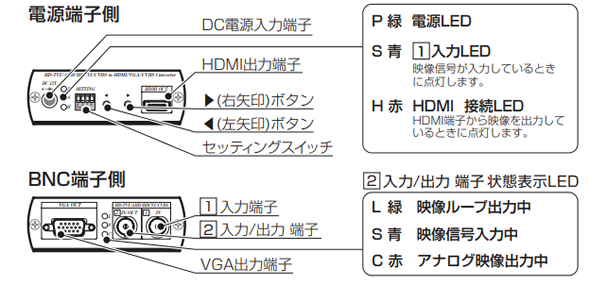

■ 各部名称

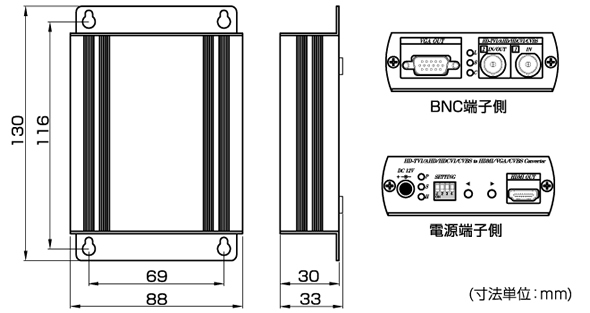

■外形寸法図

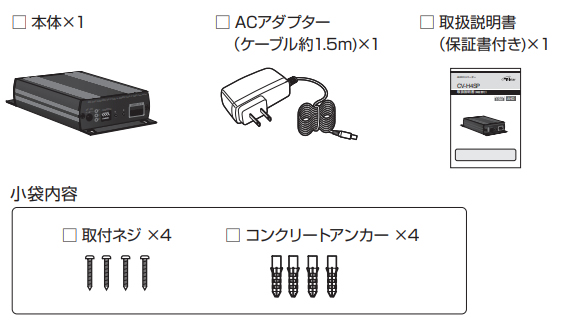

■同梱品


本体・ACアダプター(ケーブル長 約1.5m)・取扱説明書(保証書付)・取付ネジ4本・コンクリートアンカー4本

AHDコンバーター「CV-H4SP」はAHDカメラの映像を変換し、HDMI端子やVGA端子を備えたモニターに映すためのコンバーターです。 AHDカメラの映像を変換し、HDMI端子やVGA端子を備えたモニターに映すためのコンバーターです。 AHDレコーダーを通さずにモニターに映したい場合や、コンポジット映像(BNC端子)に変換できるため、 既設のアナログカメラシステムにAHDカメラをつなげる場合にご使用ください。

ビデオ入力 AHD 1.0 720p@25/30Hz、AHD 2.0 720p@50/60Hz、1080p@25/30Hz、NTSC、PAL
ビデオ出力 HDMI&VGA (480p、576p、720p/50/60Hz、1080i/50/60Hz、1080p/50/60Hz)、CVBS (NTSC、PAL)
入力形式 BNC (75Ω 1Vpp)x 2(①入力端子+②入力端子 兼 出力端子)
出力形式 HDMI Type-A、D-Sub 15 ピン、BNC (75Ω 1Vpp)
スイッチ セッティングスイッチ×1、タクトスイッチ×2
動作温度・湿度 0 ~ 40℃・80% 以下(結露なきこと)
電源・消費電流 DC12V・最大5W( 330mA)
外観寸法 88(W)×130(L)×33(H)mm
重量 275g

※ 仕様及びデザインは予告無く変更する場合があります。
